Guide de réparation du Litter-Robot II – Chapitre 5 : Harnais de capteurs

Dans ce chapitre de notre Guide de réparation du Litter-Robot II, nous allons vous aider à remplacer le harnais de capteurs sur votre Litter-Robot II.

Vous pouvez trouver notre Guide de dépannage du Litter-Robot II ici  :
Guide de dépannage basique du Litter-Robot II
Guide de dépannage avancé du Litter-Robot II

Vous pouvez trouver nos Guides de réparation du Litter-Robot II ici :
Guide de réparation du Litter-Robot II – Chapitre 1 : Moteur
Guide de réparation du Litter-Robot II – Chapitre 2 : Carte de circuit imprimé
Guide de réparation du Litter-Robot II – Chapitre 3 : Prise d’alimentation
Guide de réparation du Litter-Robot II – Chapitre 4 : Micro-commutateur capteur de chat
Guide de réparation du Litter-Robot II – Chapitre 5 : Harnais de capteurs

Vous pouvez vous référer à notre guide de dépannage avancé pour vous aider à ouvrir votre Litter-Robot II.

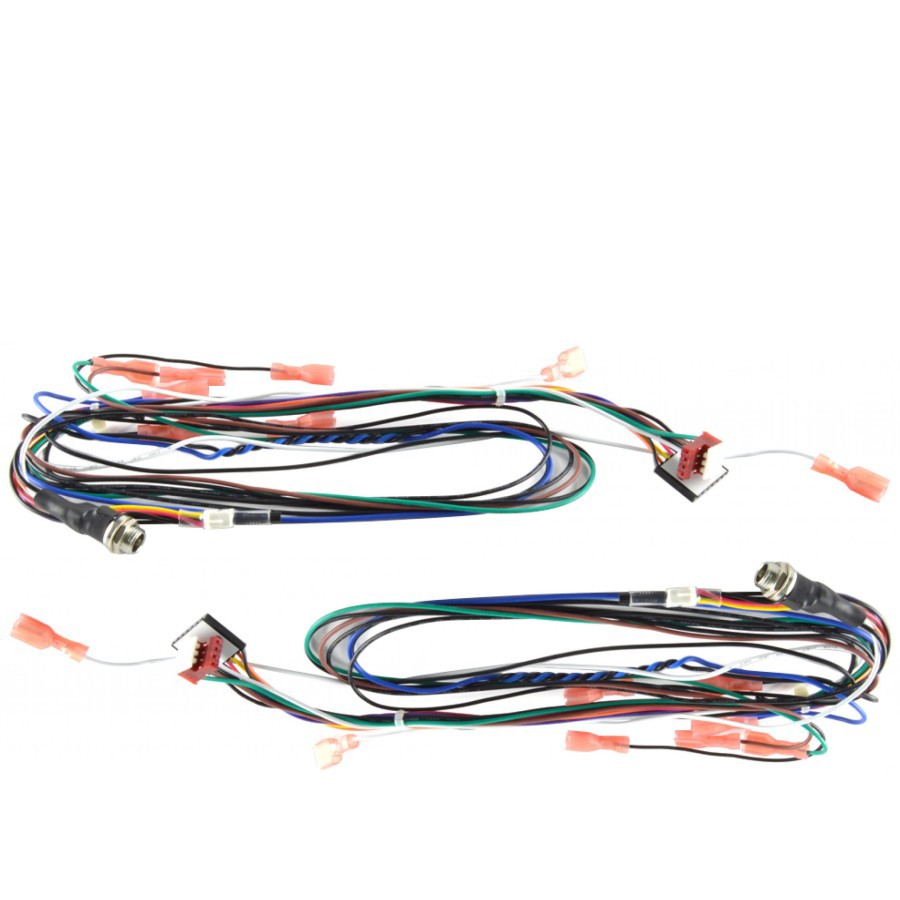

Remplacement du harnais de capteurs du Litter-Robot II
Pour remplacer le harnais de capteurs, vous aurez besoin d'un embout de vissage de 5/16", d'une clé à cliquet et d'une paire de pinces.

Retrait du harnais de capteurs du Litter-Robot II

Retirez le couvercle noir pour faire apparaître le harnais de capteurs

Retirez le détecteur de chat et le premier connecteur de fil à l'aide des pinces

Déconnectez le second connecteur de fil à l’aide des pinces

Retirez le panneau de la carte de circuit imprimé pour faire apparaître la carte de circuit imprimé

Repérez les connecteurs du harnais de capteurs

Déconnectez la carte de circuit imprimé

Ouvrez votre Litter-Robot en vous référant à notre Guide de dépannage avancé du Litter-Robot II.

Ouvrez le Litter-Robot II et placez les connecteurs de la carte de circuit imprimé dans le Litter-Robot

Repérez le couvercle noir à l'intérieur de la base

Le retrait du couvercle noir fait apparaître les connexions du moteur et de la ligne de sécurité

Déconnectez le moteur du harnais

Utilisez la clé à cliquet pour retirer le moteur de la base

Repérez le capteur à effet Hall à l'intérieur de la base

Retirez le support du capteur à effet Hall de la base

Retirez le capteur à effet Hall de son support

Repérez les connexions de l'interrupteur d'alimentation

Déconnectez le premier connecteur de fil avec les pinces

Déconnectez le second connecteur de fil avec les pinces

Déconnectez le premier connecteur de fil de l'interrupteur de la ligne de sécurité du chat

Déconnectez le second connecteur de fil de l'interrupteur de la ligne de sécurité du chat

Prochaine étape : la prise d'alimentation

Retournez la base et repérez la prise d'alimentation

Retirez l'écrou de la prise d'alimentation avec les pinces

Enfin, retirez la prise d'alimentation pour enlever le harnais de la base

Installation du harnais de capteurs du Litter-Robot II

Tout d'abord, installez la prise d'alimentation et utilisez les pinces pour serrer l'écrou

Retournez la base

Connectez l'un des fils noirs à l'interrupteur de la ligne de sécurité à l'aide des pinces

Connectez l'autre fil noir à l'interrupteur de la ligne de sécurité

Connectez l'un des fils blancs à l'interrupteur d'alimentation

Connectez l'autre fil blanc à l'interrupteur d'alimentation

Prenez le harnais de capteurs

Insérez le capteur à effet Hall dans le support. La bande blanche doit être visible.

Installez le moteur en utilisant la clé à cliquet

Connectez le moteur au harnais. Notez que le fil vert est connecté au fil rouge et le fil marron est connecté au fil blanc

Insérez les connexions du moteur dans l'interrupteur de la ligne de sécurité

Placez le couvercle noir

Placez le support du capteur à effet Hall en vous assurant de faire passer le harnais de capteurs entre le support et la base

Glissez les connexions de la carte de circuit imprimé sous la languette en plastique

Faites passer les connexions de la carte de circuit imprimé sur le devant à travers la base

Connectez la carte de circuit imprimé comme indiqué sur la photo

La carte de circuit imprimé est installée

Enfin, installez le fil bleu sur l'interrupteur détecteur de chat

Installez le fil noir sur l'interrupteur détecteur de chat

Glissez l'interrupteur détecteur de chat sous la plaque de déclenchement métallique
